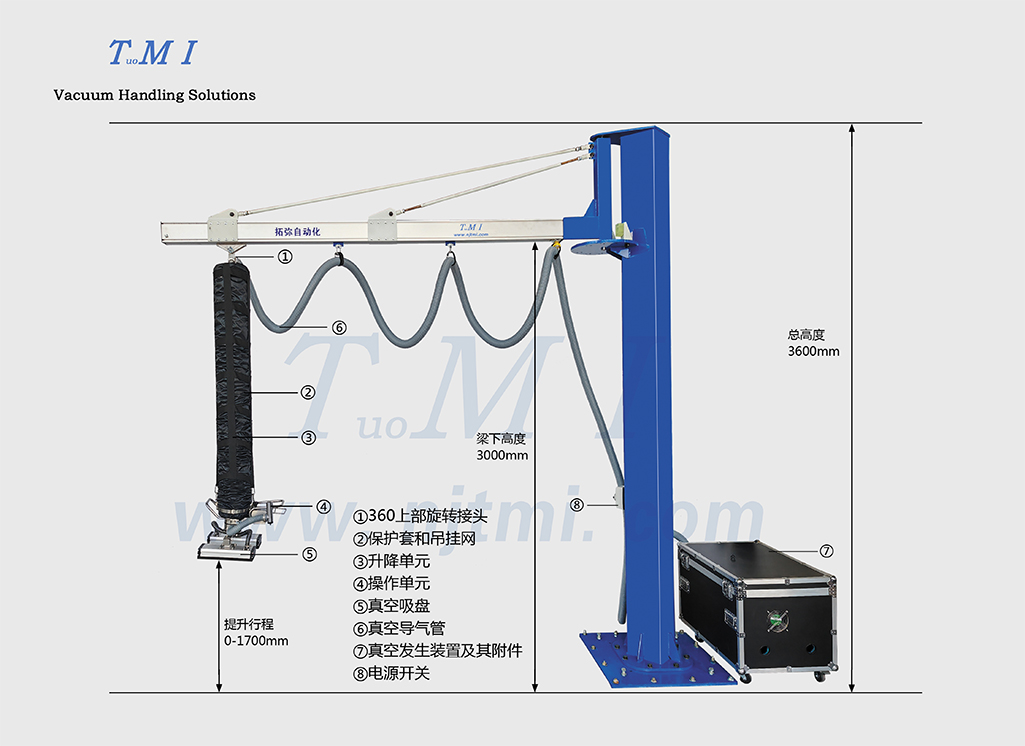

真空管吸吊机一TD系列
可快速高效的搬运300KG以内的工件
产品介绍
双手操作
- 载重20-300kg;
- 满足制药、食品行业的防酸、防爆要求;
- 顶部旋转接头，可提高效率和操作舒适度;
- 有各种规格的提升管可供选择，以满足工件重量的要求;
- 有适用于各种工件的多种类型吸盘可供选择;
- 一般选用高性能真空鼓风机作为动力源。
技术参数
|
最大载重 |
300kg |
|
提升气管直径 |
100-300mm |
|
真空鼓风机功率 |
3.0/4.0/5.5kw |
|
提升高度 |
↓ |
|
2.5m提升气管 |
1.7m |
|
4.0m提升气管 |
2.6m |
|
安全系数(工件重量vs提升力) |
2.0倍以上 |
产品应用一TD系列
-
标准TD手柄+不锈钢海绵吸盘主要应用于编织袋、牛皮纸袋、塑料袋、编织膜等工件的搬运、码垛、拆袋 -

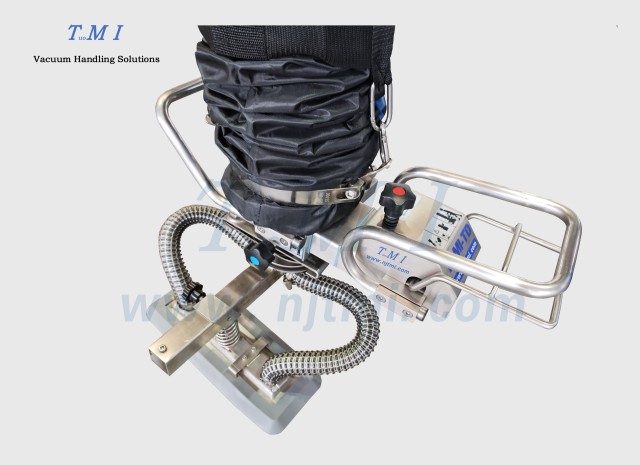

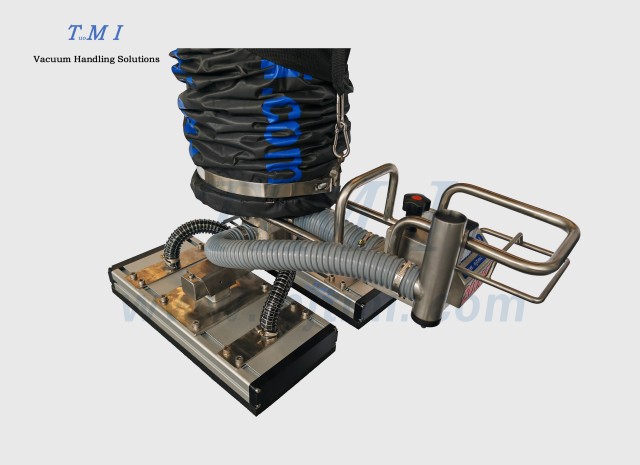

标准TD手柄+矩形橡胶双吸盘主要应用于纸箱、机柜、板材、石材等工件的搬运、码垛，吸盘的距离可在主梁上自行调节 -

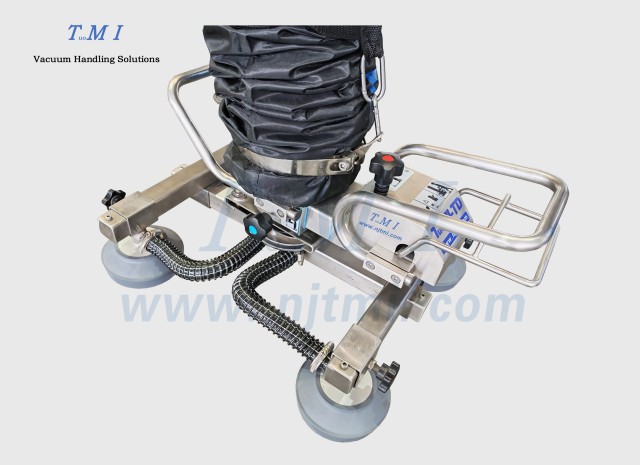

标准TD手柄+圆形波纹橡胶四吸盘主要应用于较大的纸箱、机柜、板材等工件的搬运、码垛，吸盘的距离可在横梁上自行调节、横梁可在主梁上自行调节 -

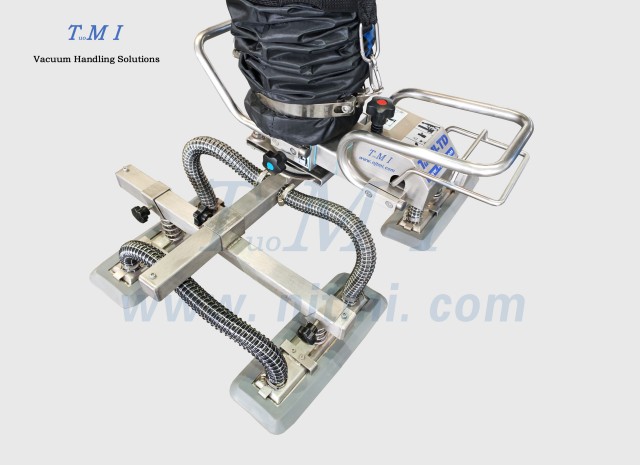

标准TD手柄+矩形橡胶四吸盘主要应用于特大的纸箱、机柜、板材等工件的搬运、码垛，吸盘的距离可在横梁上自行调节、横梁可在主梁上自行调节 -

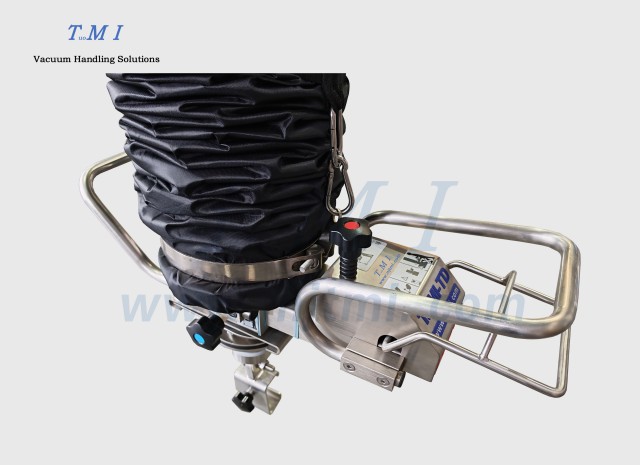

标准TD手柄+定制挂钩主要应用于不能用吸盘吸附，没有吸附面积的工件，可以采用定制挂钩钩取后搬运、码垛 -

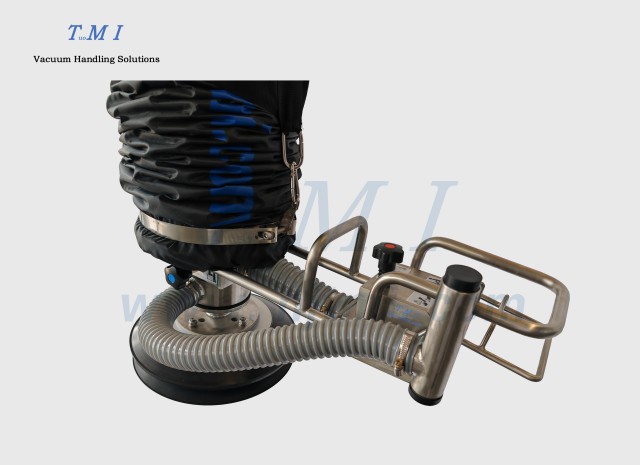

单节延长TD手柄+波纹橡胶单吸盘主要应用于尺寸较大的木板桶、纸板桶、涂料桶、油漆桶等工件的搬运、码垛 -
单节延长TD手柄+海绵吸具主要应用于精密机柜、储能工件的搬运、码垛，以及有微小凹凸不平或者有漏气孔表面工件的搬运、码垛 -
双节延长TD手柄+矩形橡胶双吸盘主要应用于纸箱、机柜、板材等工件较高的搬运、码垛，吸盘脚的距离可自行调节
手柄选型一TD系列
-

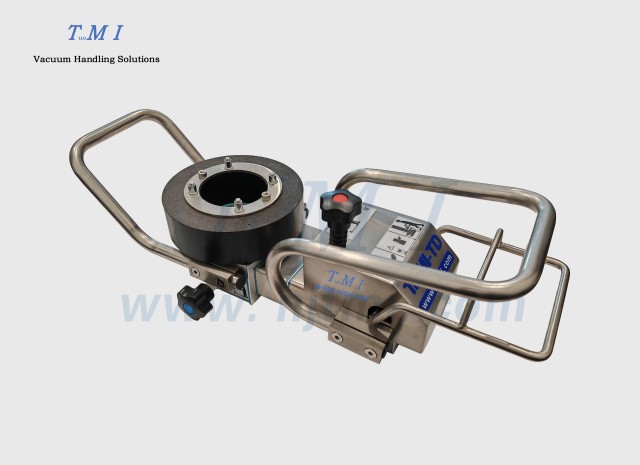

TD系列标准手柄操作方便简单，手感舒适 -

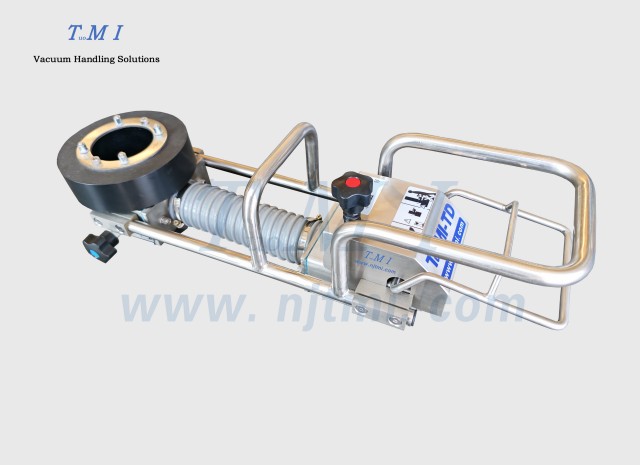

TD系列单节延长手柄应用于搬运、码垛、尺寸较大的工件，多种手柄长度可供选配 -

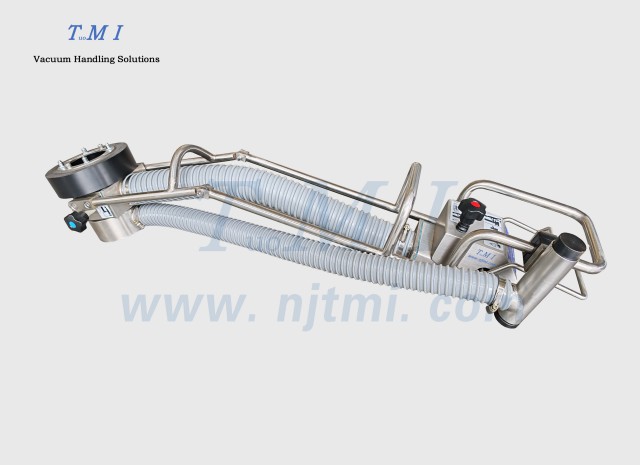

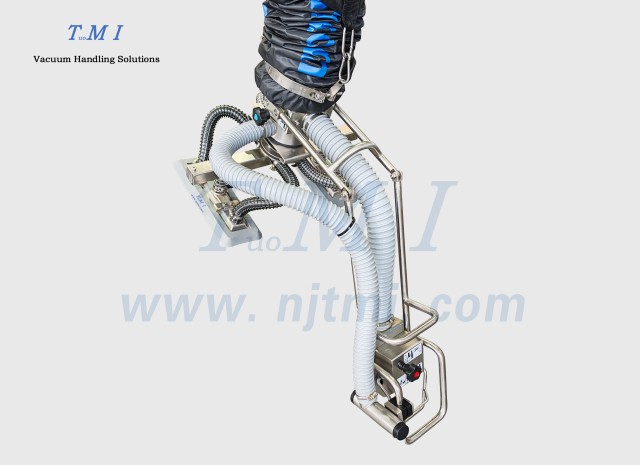

TD系列双节延长手柄应用于高位搬运、码垛、多种手柄长度可供选配
吸盘选型一TD系列
-

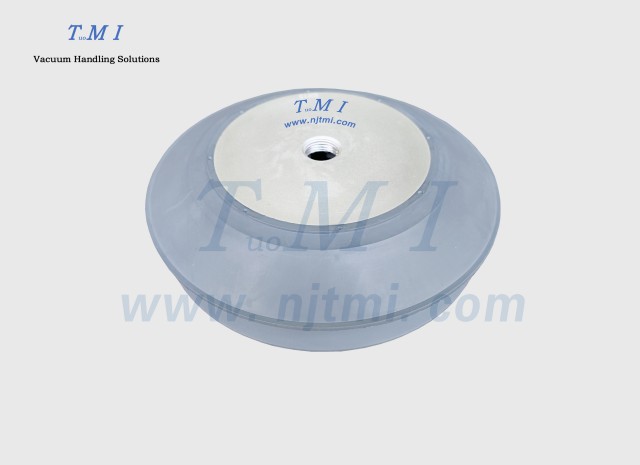

圆形波纹橡胶单吸盘主要应用于小型纸箱、涂料桶、油漆桶、木板桶、纸板桶等工件的搬运、码垛 -

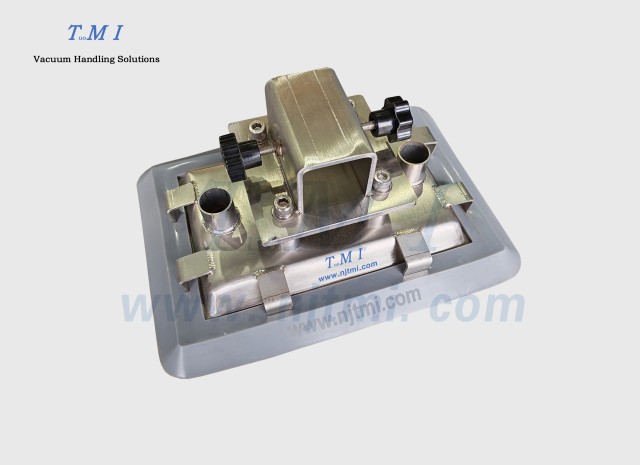

矩形橡胶单吸盘主要应用于小型纸箱、机柜、板材、石材等工件的搬运、码垛 -

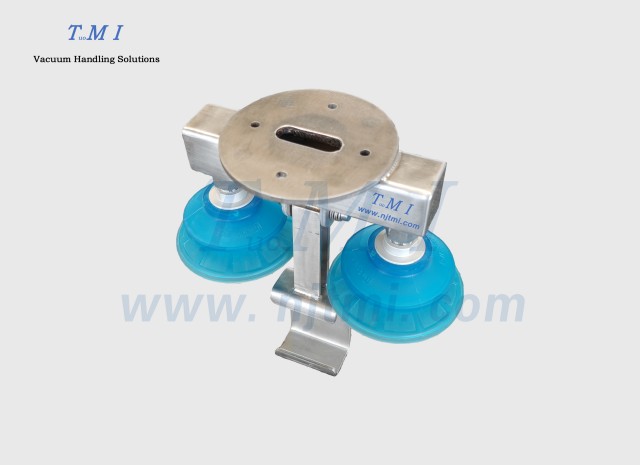

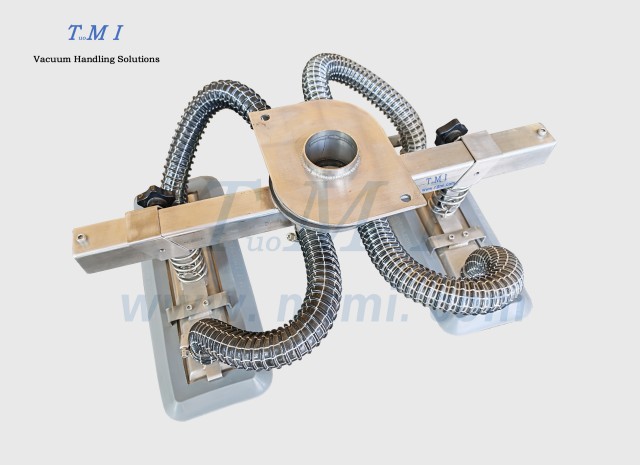

矩形橡胶双吸盘主要应用于纸箱、机柜、板材、石材等工件的搬运、码垛，吸盘的距离可在主梁上自行调节 -

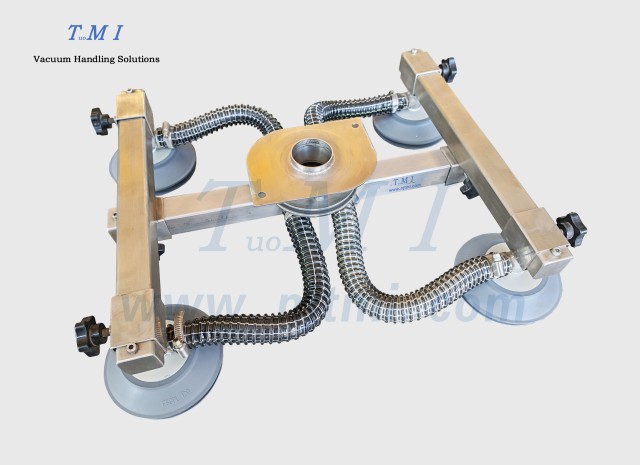

圆形波纹橡胶四吸盘主要应用于特大的纸箱、机柜、板材等工件的搬运、码垛，吸盘的距离可在横梁上自行调节、横梁可在主梁上自行调节 -
矩形橡胶四吸盘主要应用于特大的纸箱、机柜、板材等工件的搬运、码垛，吸盘的距离可在横梁上自行调节、横梁可在主梁上自行调节 -

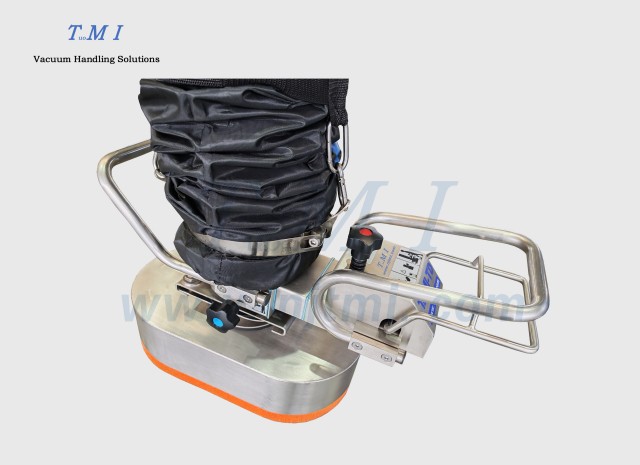

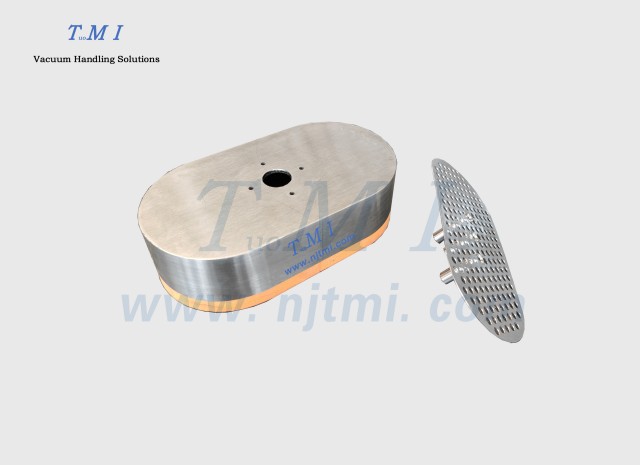

不锈钢海绵吸盘主要应用于编织袋、牛皮纸袋、塑料袋、编织膜等工件的搬运、码垛、拆袋 -

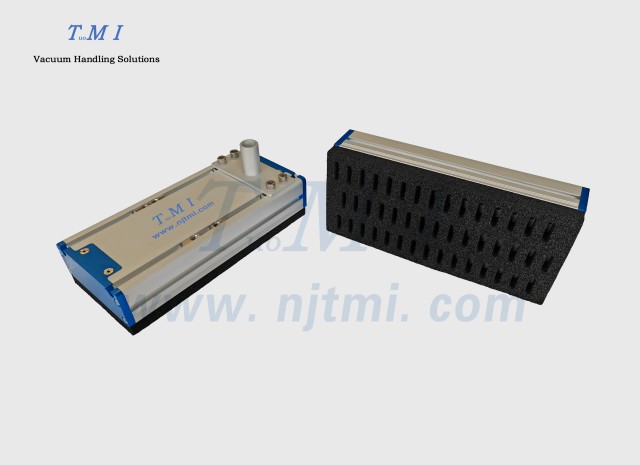

海绵吸具主要应用于精密机柜、储能工件的搬运、码垛，以及有微小凹凸不平或者有漏气孔表面工件的搬运、码垛 -

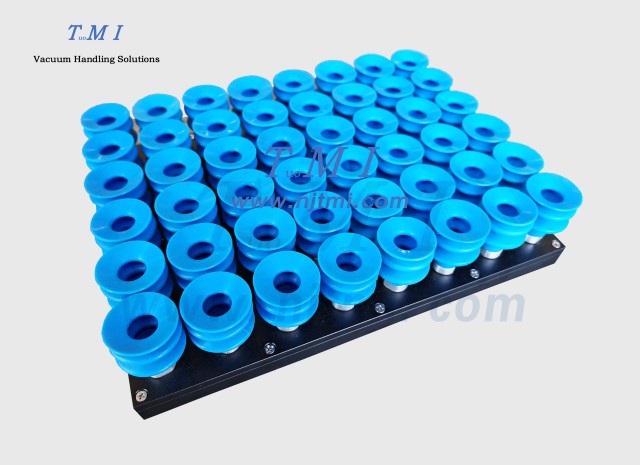

非标定制吸盘 -
非标定制吸盘
真空发生装置一TD系列
-

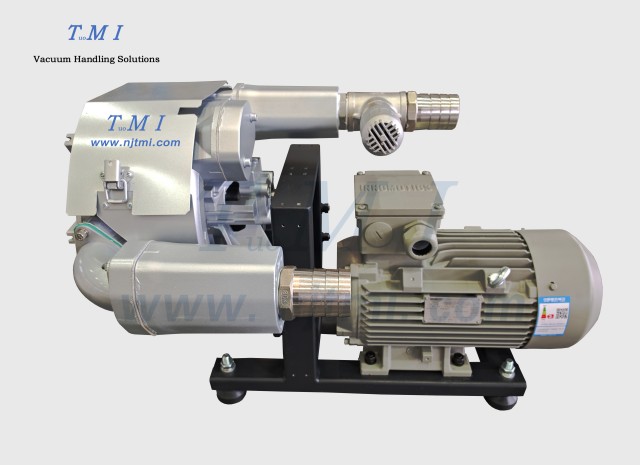

鼓风机具有抽吸量大、功耗低等优点，分体式鼓风机、专为真空管吸吊机而设计，采用开模定制风机头，西门子电机，真空度可达-65Kpa，让操作更加灵敏舒适3.0/4.0/5.5KW -

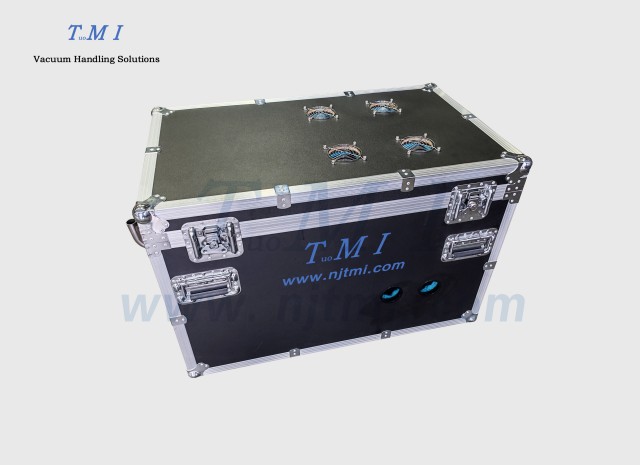

消音箱可降低设备的噪音，自带风扇散热系统，有效防止外部灰尘
配件
-

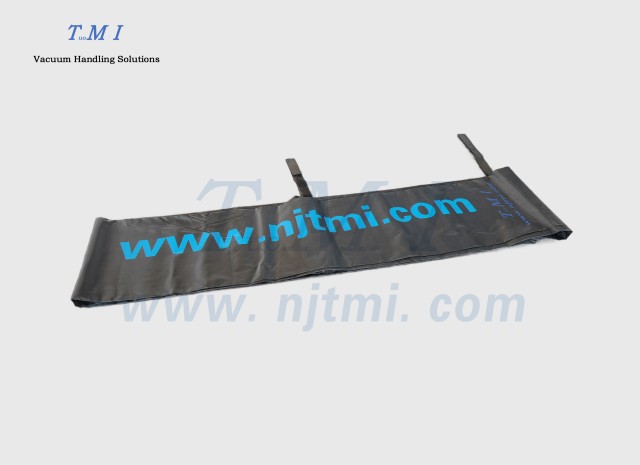

真空提升管保护套保护提升管免受机械损伤，易清洁 -
真空提升管吊挂网设备不使用时可以保护吸盘和提升管，并能节省空间 -

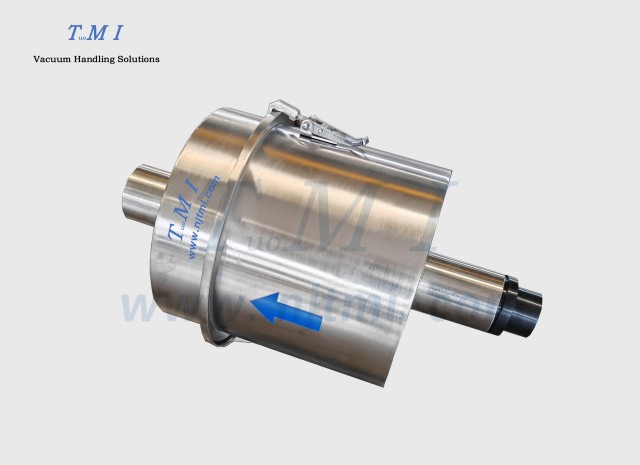

过滤器避免灰尘进入真空发生装置，延长使用寿命 -
快速释放阀用于快速释放工件 -

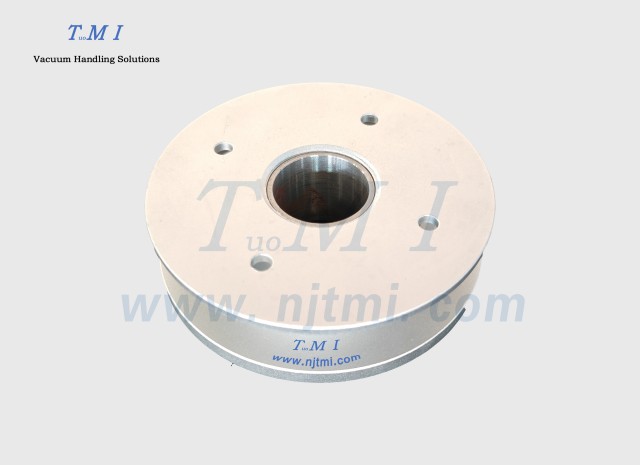

底部旋转装置可将工件旋转360，同时将控制单元维持在固定位置 -
快换装置利用备选的快换装置，在数秒内即可快速更换不同的吸盘
